The Chicago Athenaeum “Green Good Design Award” 2011

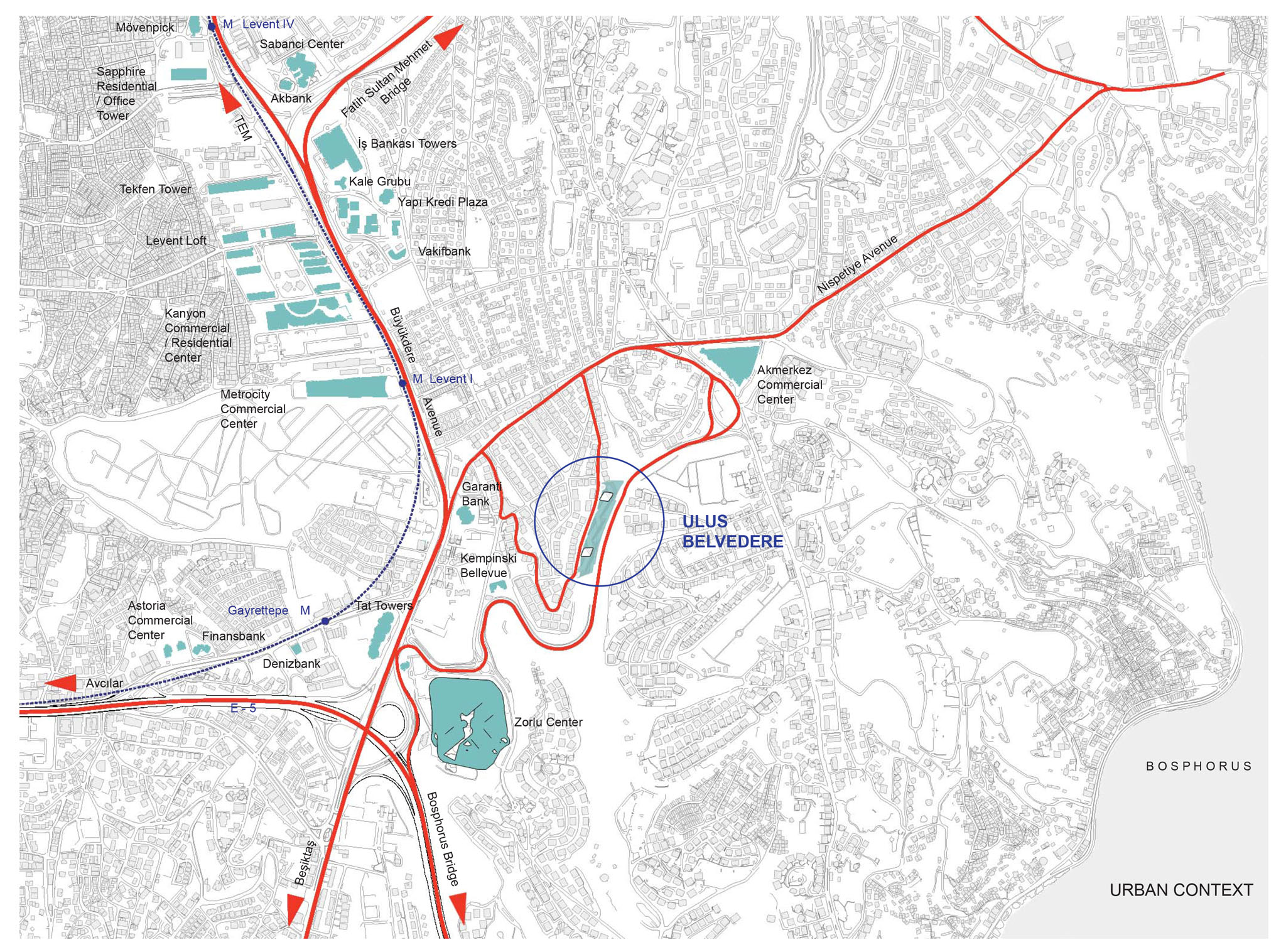

KENTSEL DOKU

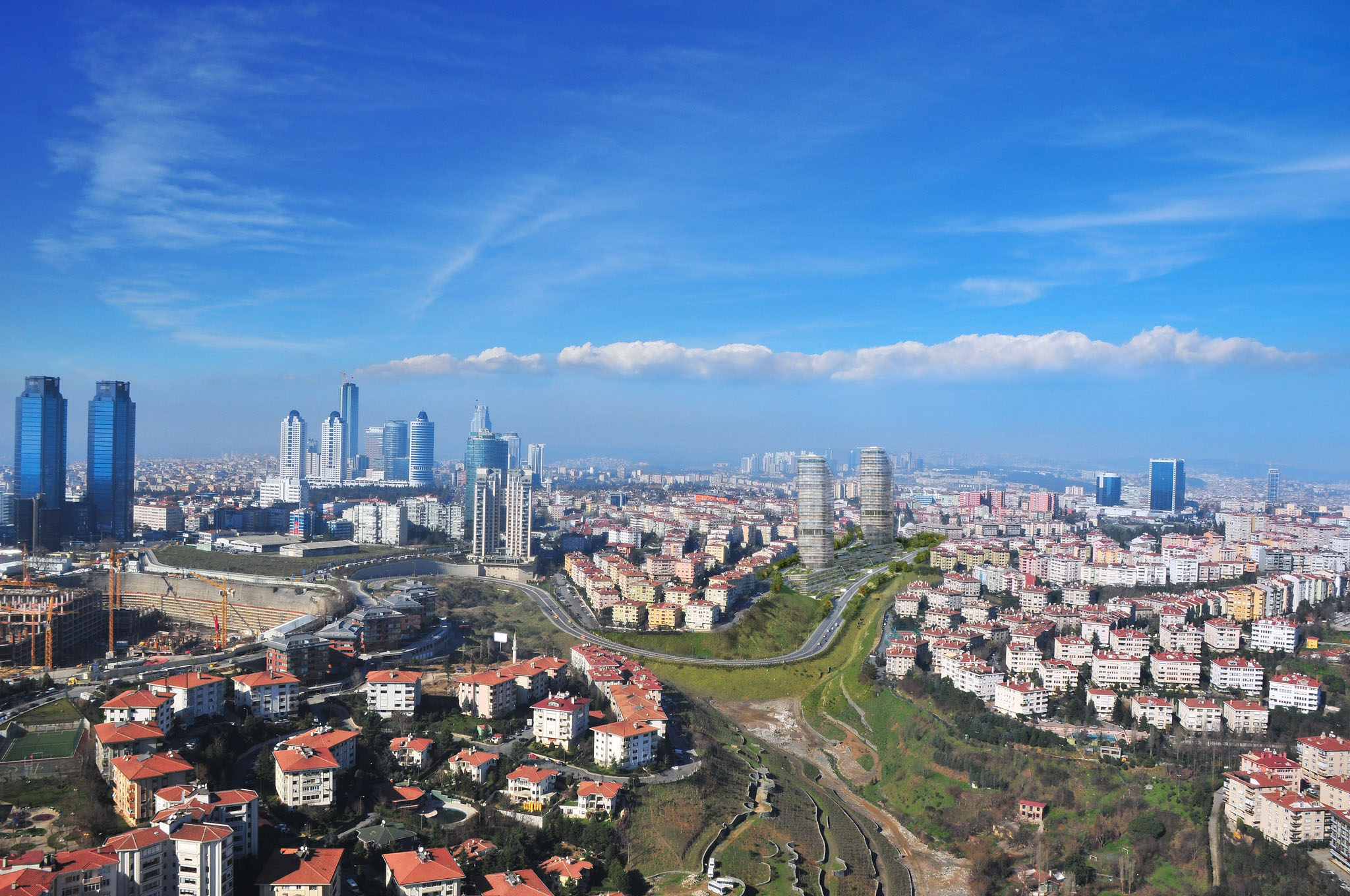

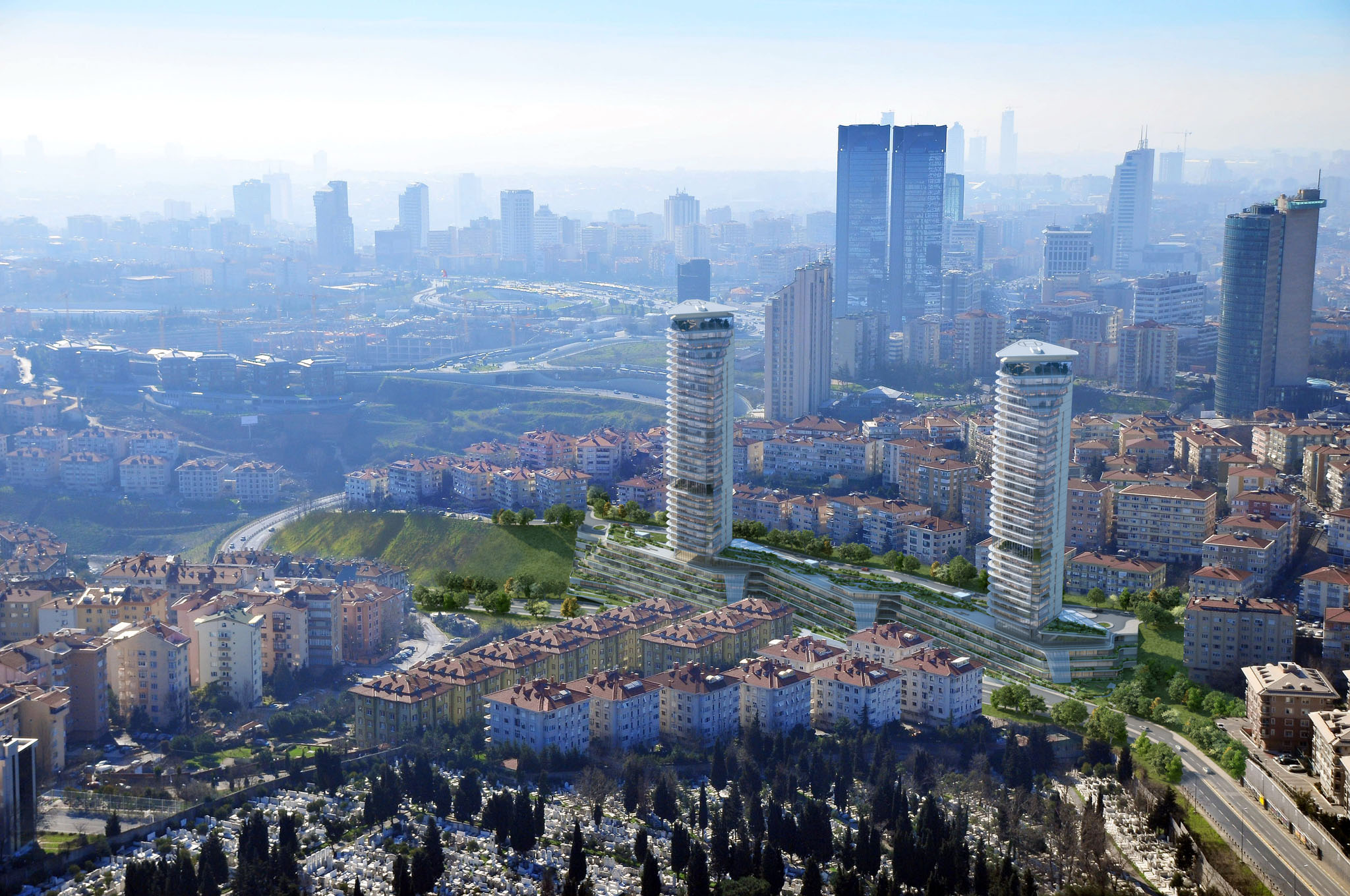

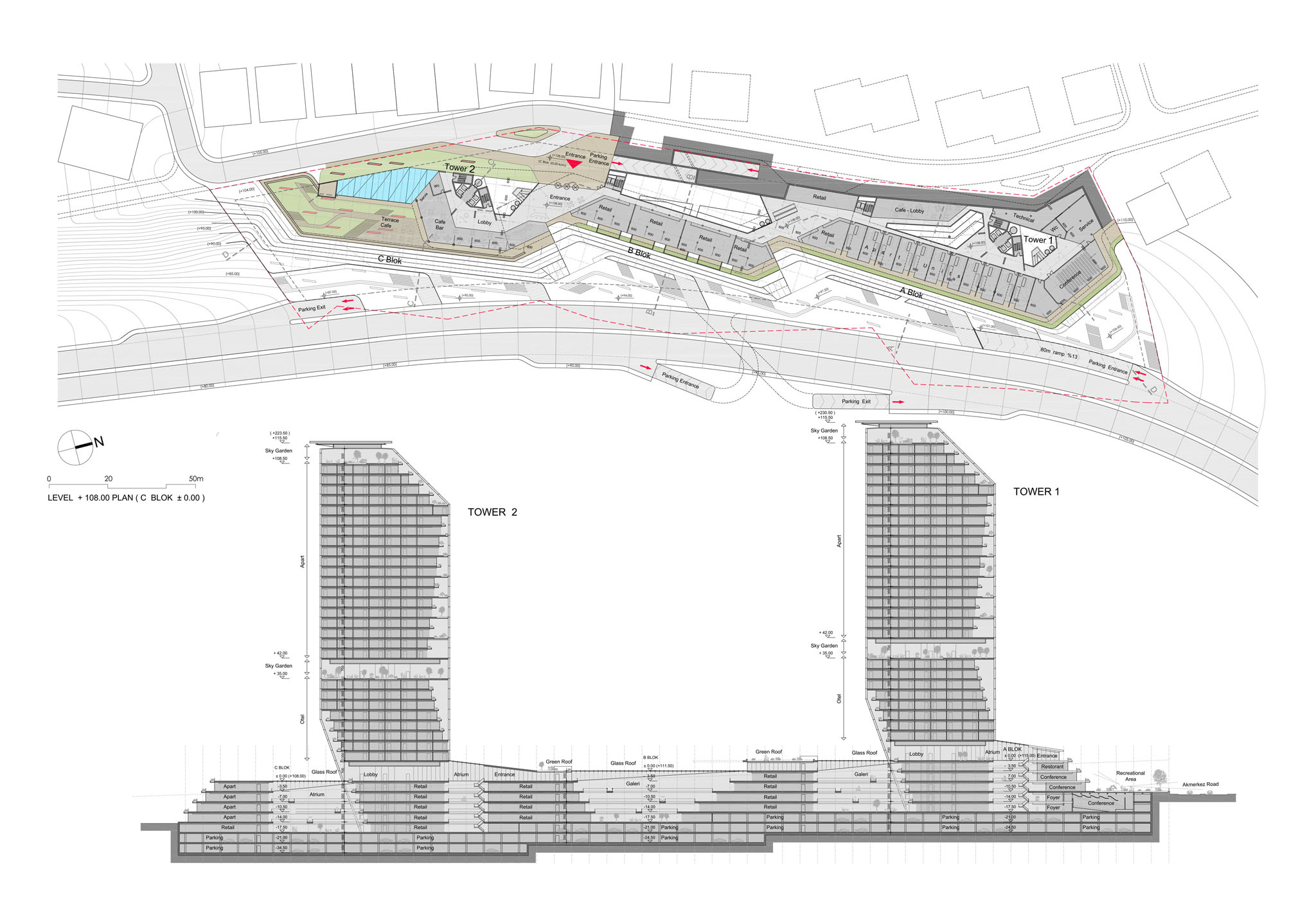

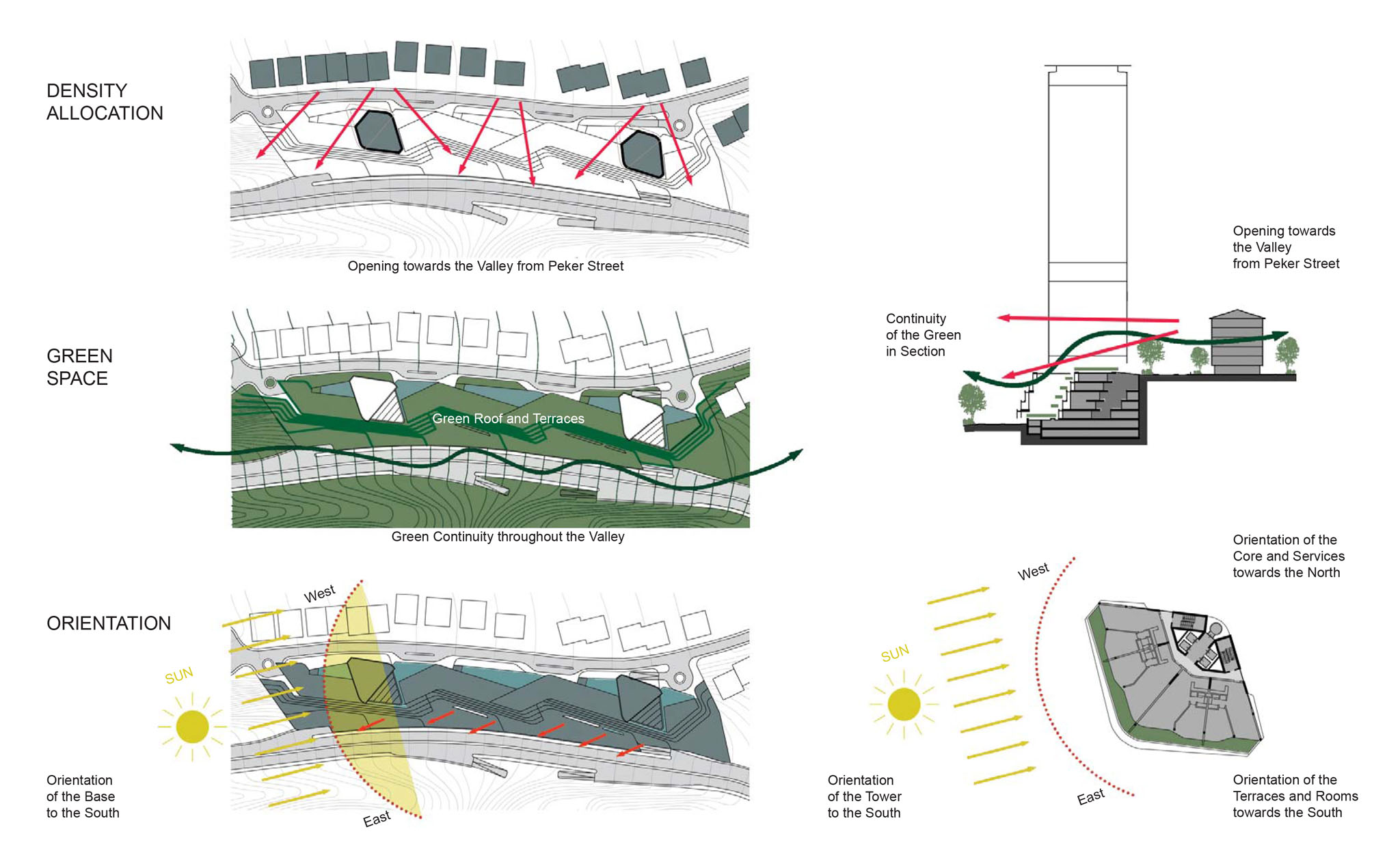

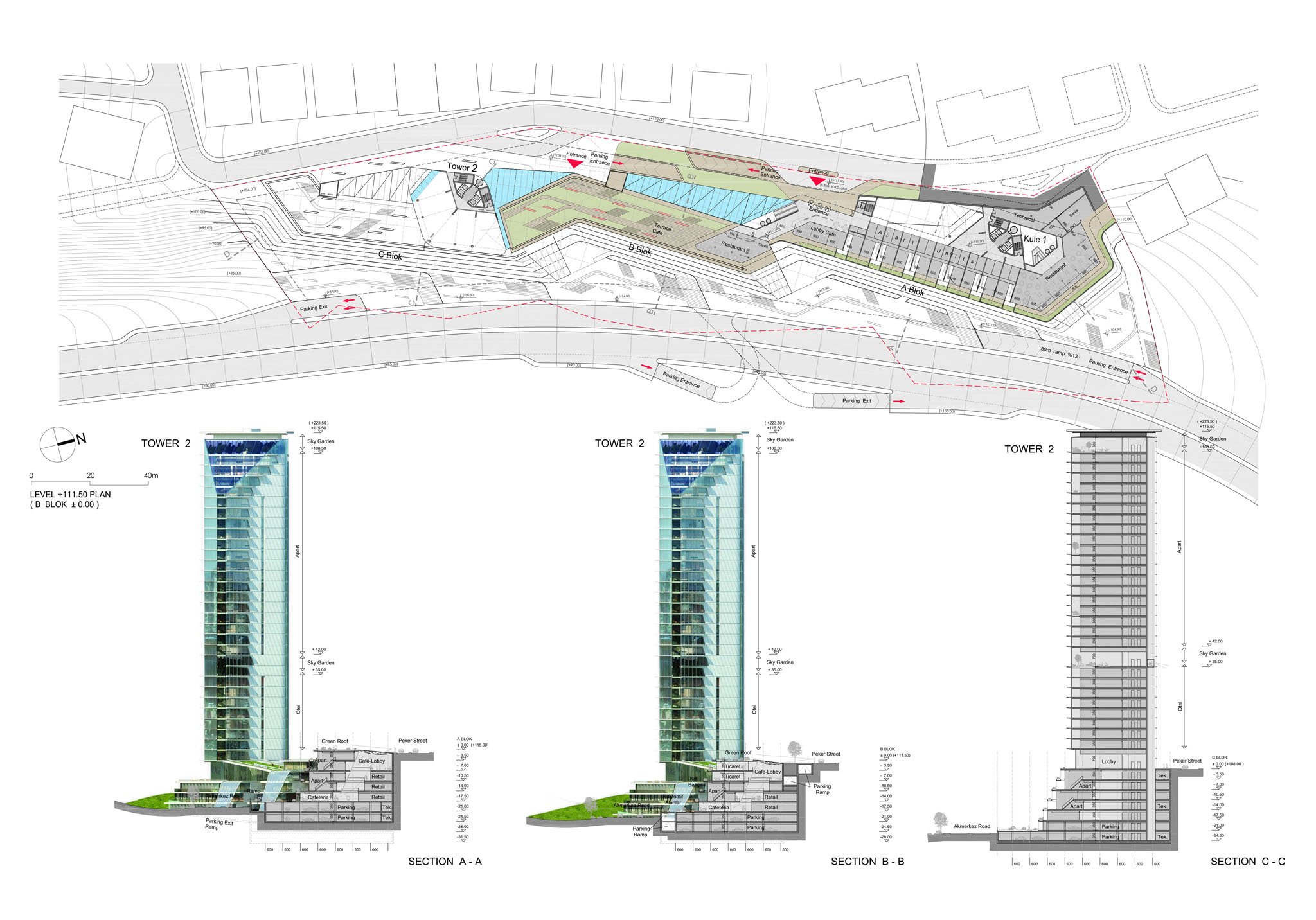

Doğa ile bütünleşen zemin kotu altında yer alan bir alt kitle üzerine oturan iki kule yapı, projenin özünü oluşturmaktadır. Yerleşkede üstteki Peker Sokak’tan Ortaköy Vadisi’ne ve dolayısıyla deniz yönüne bakıldığında; zemin üzerinde yatay bir duvar gibi konacak kitleler yerine, yatayda bu cephenin toplam dörtte birine oturan iki kule yapısı ile proje, manzara yönünde olabildiğine geniş bir görüş olanağı sağlamaktadır. Zemin kotu altında kalan yapının geriye çekilen teraslardan oluşması, uzun olan cephede üç ana parçaya ayrılarak kademelenmesi ve önündeki yeşil teraslar ile vadideki yeşil dokunun sürekliliği sağlanmaya çalışılmıştır. Köşe kotları arasındaki fark yaklaşık 21 m. olan arazide, projenin altta kalan yapısında yaratılan yatay ve düzey kademelenme, içte yaratılan ve Peker Sokak’a ve Yeni Akmerkez yoluna açılan yatay ve düşey boşluklar, galeriler, geçitler ile içinde kalan tüm sosyal mekanlara ve fonksiyonlara zenginlik katmıştır.
FONKSİYON
Öneri plan lejantındaki ticaret ve turizm fonksiyonları, projede kültürel, sosyal ve sağlık yönünde zenginleştirilerek, rekreatif görünüm ve olanak sağlanmıştır. Yeşil teraslar, geniş cephe olanağının sağladığı güneş ve manzara, kule yapılarının içinde yer alan boşluklar, yeşil katlar, ve örneğin çift cephenin verdiği ekolojik özellikler ile içinde zengin yaşam ortamını sağlayan şeffaf bir yapı tipolojisi tasar anmıştır.
ENERJİ TASARIMI

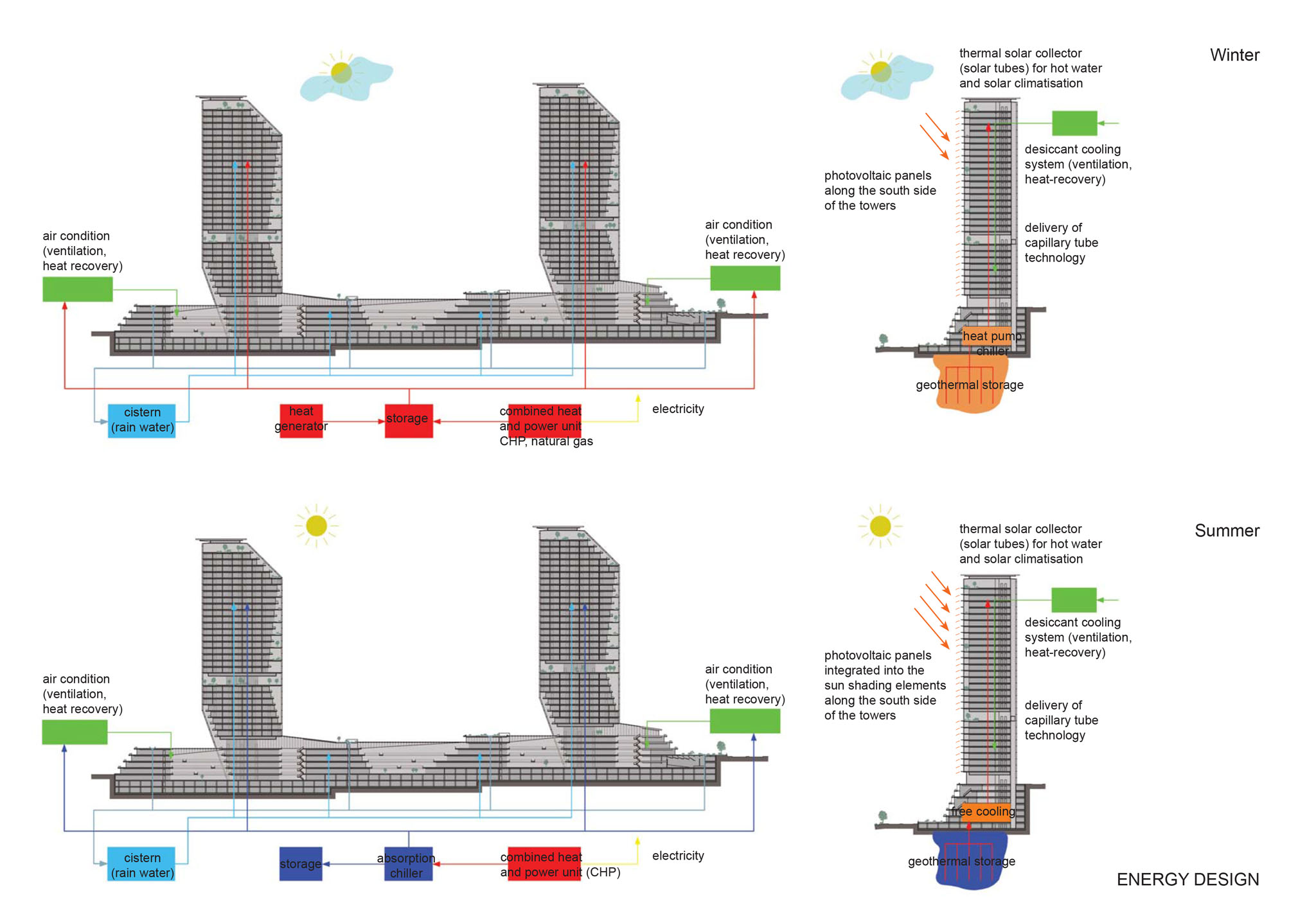

Bu projede düşük enerji tüketimi ile yüksek konfor seviyesine ulaşmayı amaçlayan bir enerji projesi hazırlanmıştır. Termal güneş kollektörler, toprakta jeotermal depolama, doğalgaz ile çalışan entegre ısı ve güç birimi (CHP), hem doğal hem mekanik havalandırma, rezidans ve otellerdeki çift cephe, enerji tasarrufu için önerilenlerden bazıları. Bunlardan başka, hem kulenin güneye yönlenen cephesindeki güneş kırıcı elemanların içine entegre edilmiş şekilde, hem de alt bazanın atrium boşluklarının üstündeki yarı-saydam çatı örtüsünün üstündeki fotovoltaik modüller, günışığından faydalanmayı sağlar.
ENERJİ TASARIM ÖĞELERİ
ENTEGRE ISI ve GÜÇ BİRİMİ: (Combined Heat and Power Unit, CHP)
Doğalgaz ile çalışan bu sistem, ısı ve elektrik üretimini eşzamanlı ve en ekolojik şekilde gerçekleştirir. Bu sistem kışın odaların ısıtılması için kullanılırken, yazın soğuk su üreten chiller ünitesi ile soğutmada kullanılır.
JEOTERMAL DEPOLAMA
Mevsimlik jeotermal enerji depolamak için toprak zemin kullanılır. Kışın toprakta doğal olarak depolanmış ısıyı kullanarak binayı ısıtan, yazın ise binanın fazla ısısını kılcal borularla dolaştırılan soğuk su vasıtasıyla emerek soğutmada etkin olan bu pasif enerji depolama yöntemiyle enerji tasarrufu sağlanır.
HAVALANDIRMA

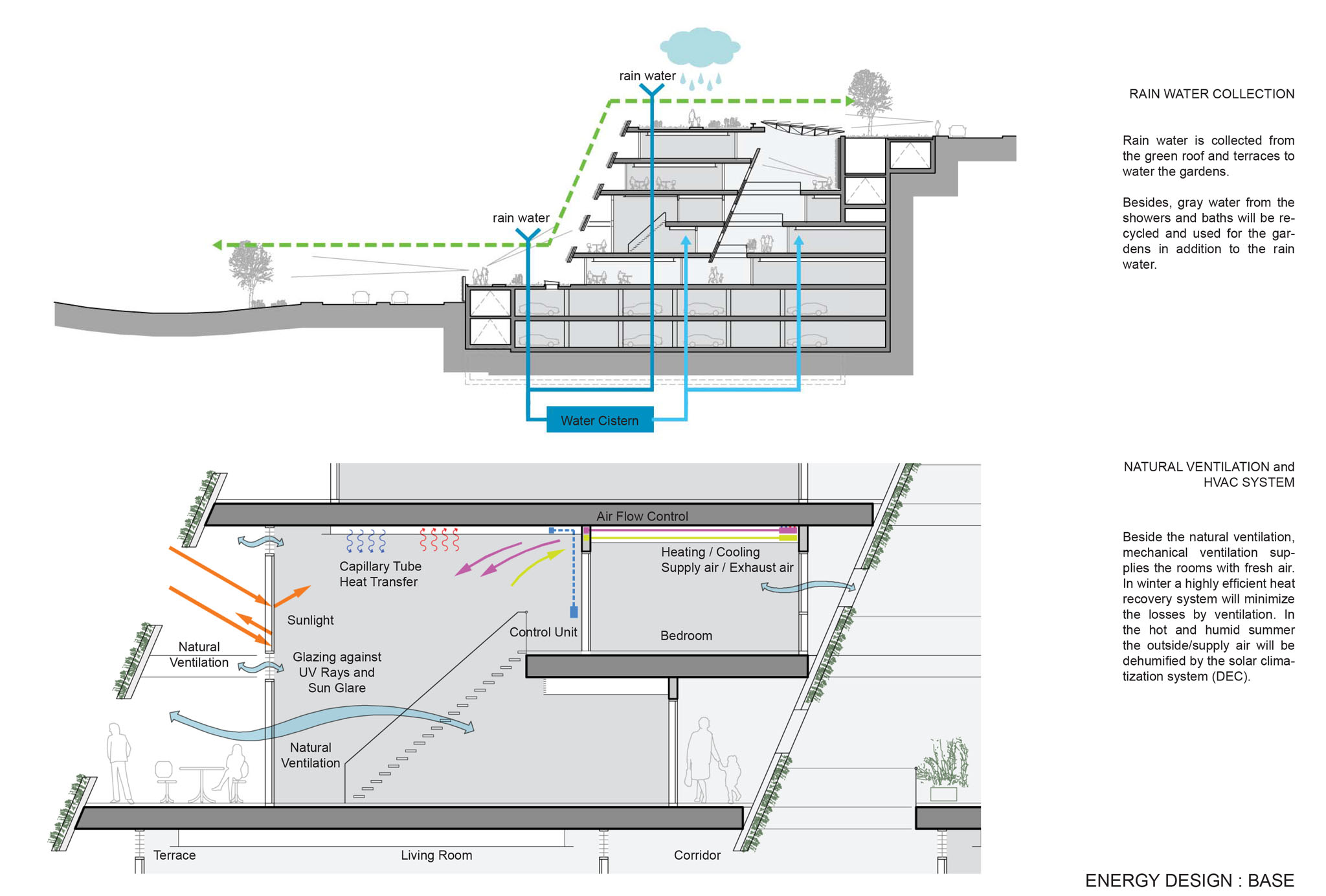

Kule ile sıfır kotu altı teras katlarının büyük bir bölümünde doğal havalandırma sağlanmaktadır. Enerji tasarrufu yapmak ve ısı kaybını azaltmak için projede yüksek ısı katsayılı mekanik havalandırma sistemi kullanılmış, kuleler ise çift cepheli olarak tasarlanmıştır. Nem azaltıcı soğutma sistemi (DEC) ise özellikle yaz aylarında havadaki nemi almakla, konfor seviyesini yükseltmektedir.
FOTOVOLTAİK
Projenin değişik yerlerine yerleştirilen PV-sistemleri ekolojik bir şekilde elektrik üretimine katkıda bulunmakta ve CO2 emisyonlarını azaltmaktadır. Photovoltaik modüller projede hem bazanın atrium mekanını örten yarı-saydam çatı örtüsüne entegre edilmiş, hem de kulelerin güney cephelerindeki güneş kırıcı elemanların üstüne monte edilmiştir.

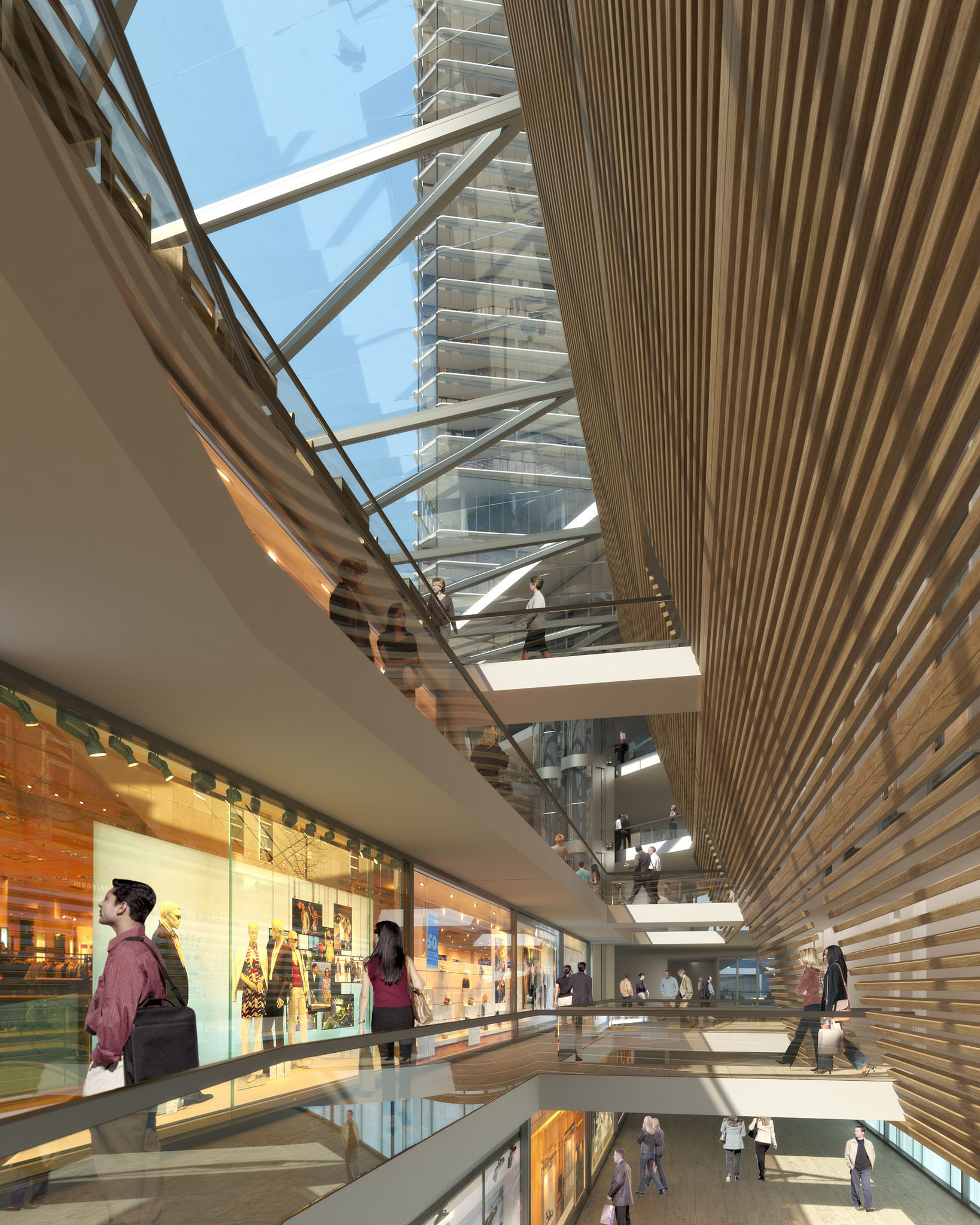

ATRIUM BOŞLUĞU

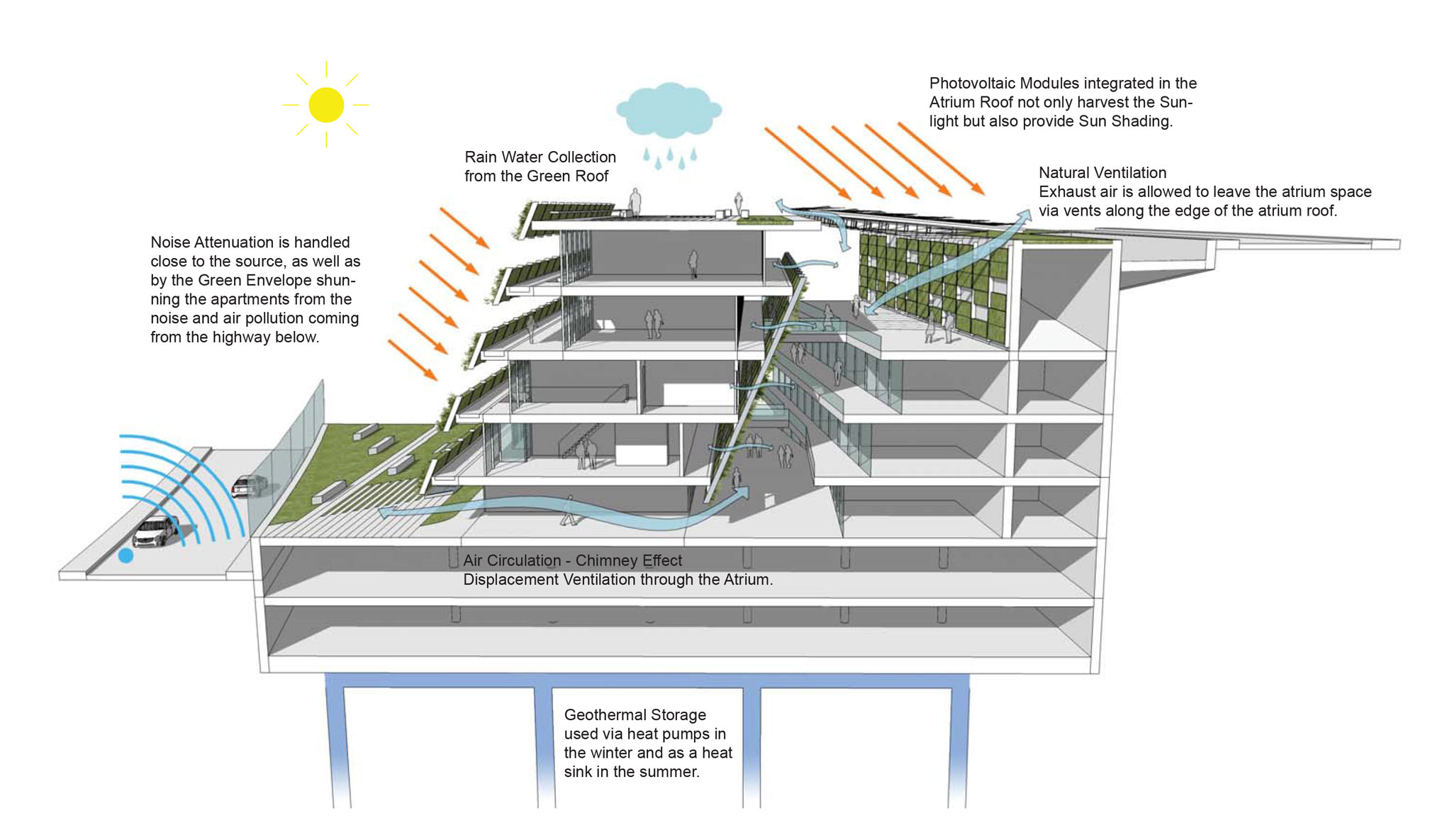

Atrium boşluğu aydınlık, rahat ve enerji açısından tasarruflu bir iç mekan olarak tasarlanmıştır. Bu mekanın içindeki iklimlendirmeyi optimize etmek için hem zeminden ısıtma ve soğutma sağlanmış, hem de doğal hava sirkülasyonu aktif olarak ‘baca etkisi’ yaratılarak sağlanmıştır.
ATRIUM ÇATISI
Bu üçgen komponentli, yarı-saydam çatı örtüsünün içine elektrik üretiminde ekolojik bir seçenek olarak photovoltaik modüller entegre edilmiştir. Bir yandan günışığından doğrudan faydalanan örtü, diğer yandan güneş kırıcı olarak görev yapar, yağmur ve kardan korur.
YEŞİL ÇATI
Bazanın +0.00 kotundaki çatısının örtüsü açık ve yeşil bir teras olarak kullanılacaktır. Burada çimen yerine minimum su tüketen ve ince toprak tabakası içinde yaşayabilen bitkiler kullanılacaktır.

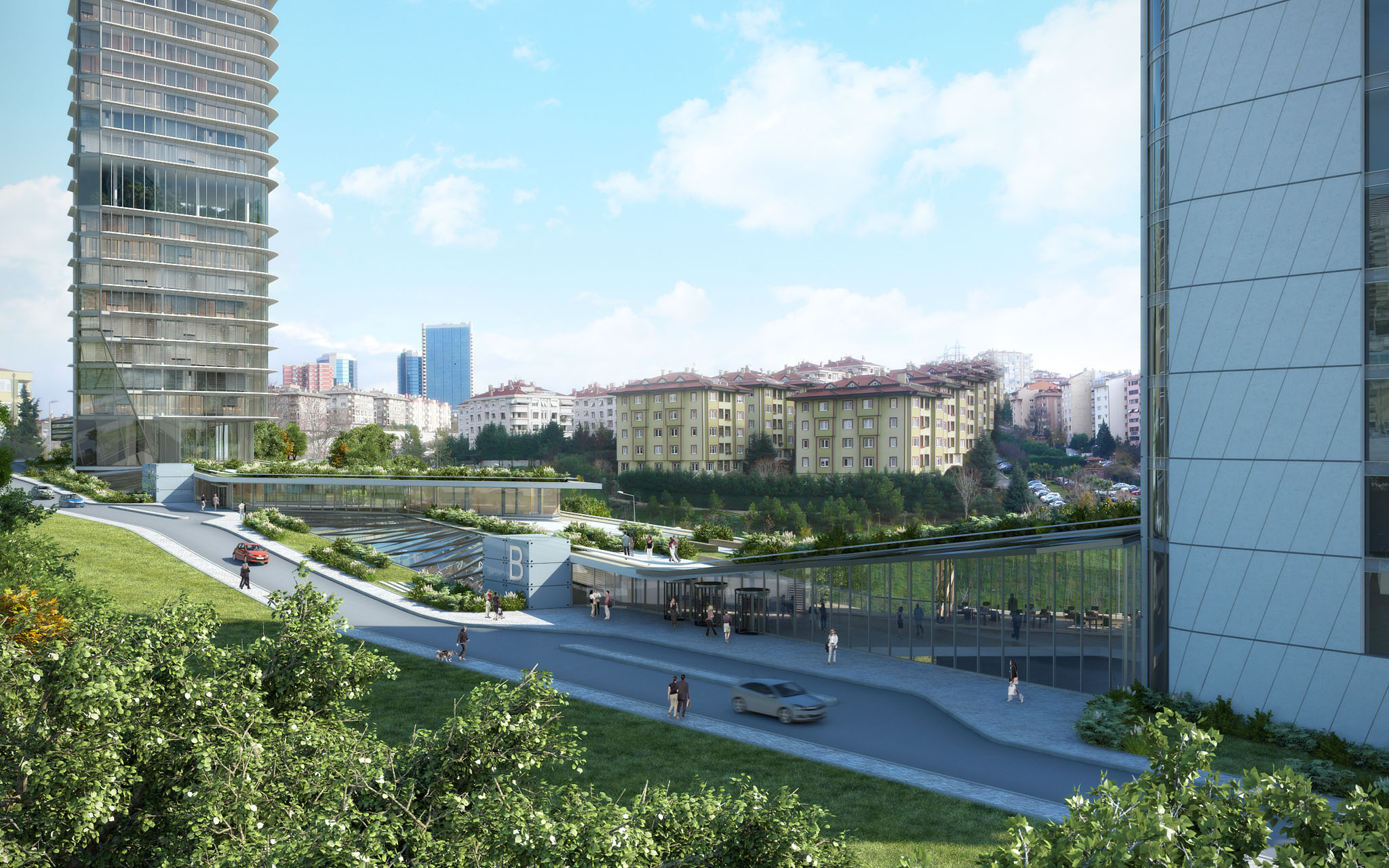

DİKEY YEŞİLLER
Bazanın alt teras katlarının önünde yukardan aşağı kademeler şeklinde inen yeşil cephe, hem orijinal yamacın topografyasına sadık kalacak, hem de arsanın önünden geçen hızlı yoldan gelecek gürültü ve hava kirliliğine karşı doğal bir bariyer oluşturarak bazadaki dupleks ve ofislerde sakin ve konforlu bir yaşam alanı sunacaktır.
FOTOVOLTAIK MODÜLLER
Kulelerin güney ve güneydoğuya bakan ön cephelerine takılan eğrisel güneş kırıcı elemanların üstüne dikdörtgen solar paneller entegre edilmiştir. Yaklaşık 1400 kW/s enerji toplayabilen solar panellerin bu projedeki verimi ortalama 1200 kW/s’ten hesaplanır, böylece bir kulede yıllık 180.000 kW/s üretim sağlanabilir.
TERMAL GÜNEŞ KOLLEKTÖRLERİ
Kulenin çatısına yerleştirilen kollektörler, sıcak su üretimi ile hotel ve apartlardaki DEC (Desiccant cooling system) sistemi için kullanılmıştır. İstanbul’da yatay yüzeylerde toplanan yıllık ortalama güneş ışıması 1500kWh/m2 olduğu için termal güneş kollektörleri kullanmak çok verimlidir.

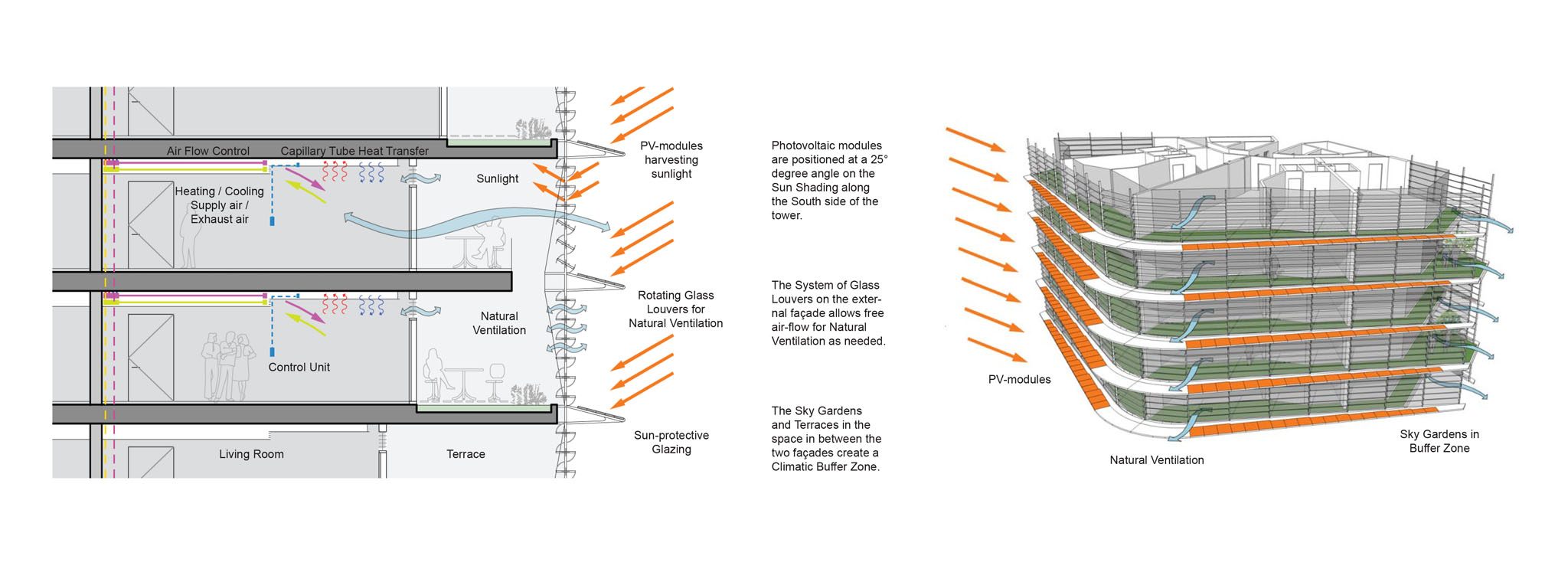

ÇİFT CEPHE
Kulelerin cam cepheleri çift cephe olarak tasarlanmış, böylece dairelerin iç mekanı ile dış atmosfer arasında ısı kaybını azaltan ve pasif güneş enerjisini en yüksek derecede kullanan iklimlenmiş bir geçiş bölgesi sağlanmıştır.

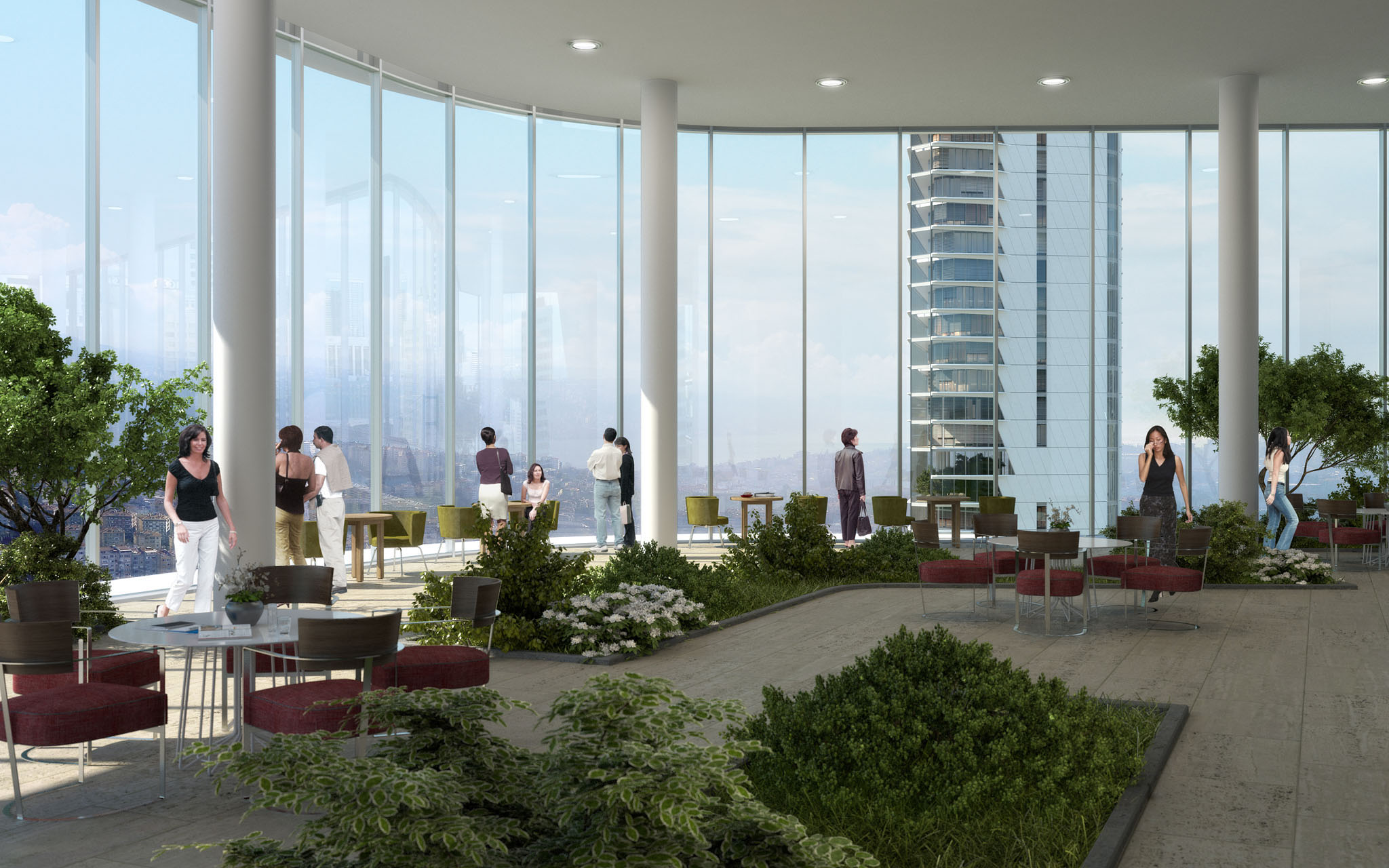

KAT BAHÇELERİ
Kulelerdeki çift cephenin arasında yer alan yeşil bahçe ve teraslar, üst katlarda ferah bir yaşam atmosferinin sağlanması açısından önemlidir. Özellikle hızlı rüzgarlar ve fazla güneş parıltısının etkilerine karşı korurken, bir yandan da doğal havalandırmaya izin veren kat bahçeleri, konforlu bir tampon bölge oluşturmaktadır.
